Mô tả
- Bộ phun chuông hiệu suất cao
- Độ tin cậy cao cho các ứng dụng ô tô
- Dễ bảo trì
Hiệu suất
1 Tốc độ quay cao bất kể dòng sơn nào để phun ra tốt nhất
1 đơn vị điện áp cao mang lại hiệu ứng tĩnh điện tối đa để hiệu suất truyền tải cao nhất có thể
1 mạch kép để thay đổi màu sắc nhanh chóng
2 khí định hình kép Hi-TE với khả năng trộn thẳng và xoáy được cấp bằng sáng chế
Năng suất
1 Thiết kế nhẹ giúp PPH 707 SB có sẵn cho tất cả các robot sơn
Lớp phủ không khí 2 NW (Rộng hẹp) cho phép họa tiết nhanh chóng và linh hoạt để thích ứng với các bộ phận phức tạp để sơn.
♦ Thiết bị giám sát chuông từ xa tránh để phun mà không có cốc chuông, đảm bảo quá trình sơn sau khi ngừng hoạt động.
♦ Quy trình Chuông / Chuông đầy đủ: Primer, Basecoat 1, Basecoat2, Primer nhờ phạm vi kích thước 4 cốc chuông
Sự bền vững

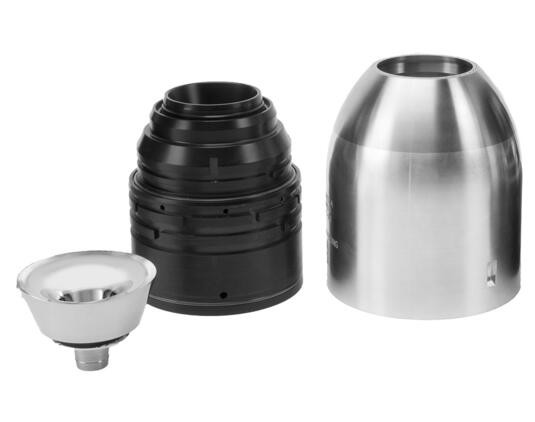

2 Dễ dàng duy trì bộ phun đầy đủ nhờ ngắt kết nối Nhanh
2 cốc nguyệt san bằng titan cho tuổi thọ cao hơn

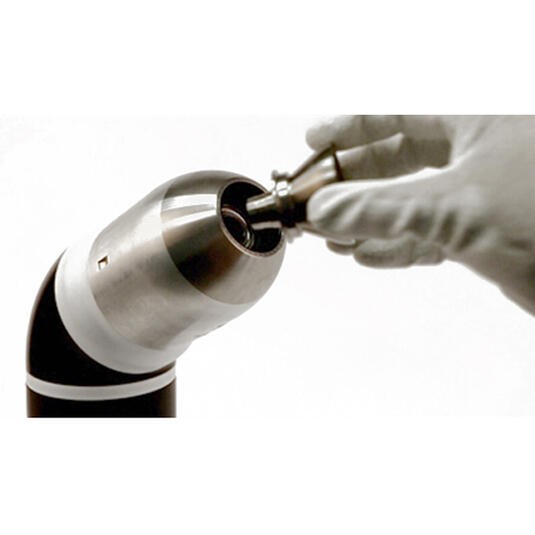

2 Hệ thống buộc chuông từ tính: hệ thống dễ dàng nhất trên thị trường
♦ Độ tin cậy cao của mọi thành phần (tuổi thọ van 2,5 triệu chu kỳ, điện áp cao tuổi thọ cao, động cơ không khí bảo hành 7 năm, phụ kiện mạnh mẽ, cốc chuông từ) cho tỷ lệ sản xuất cao ở xưởng sơn
♦ Bảo hành động cơ không khí tốt nhất trên thị trường: bảo hành tuabin 7 năm / 30.000 giờ *
* cái nào đến sớm hơn

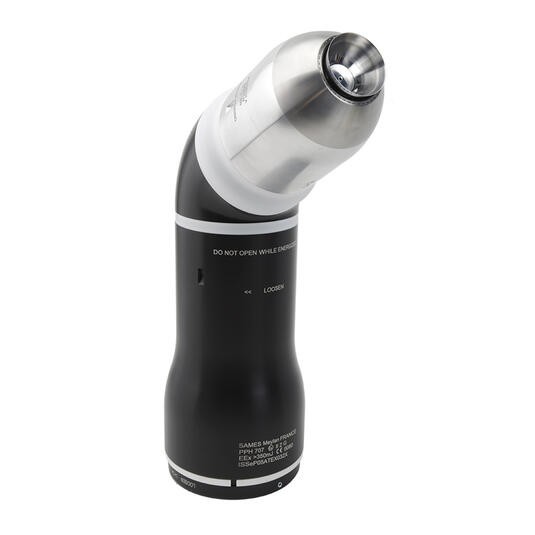

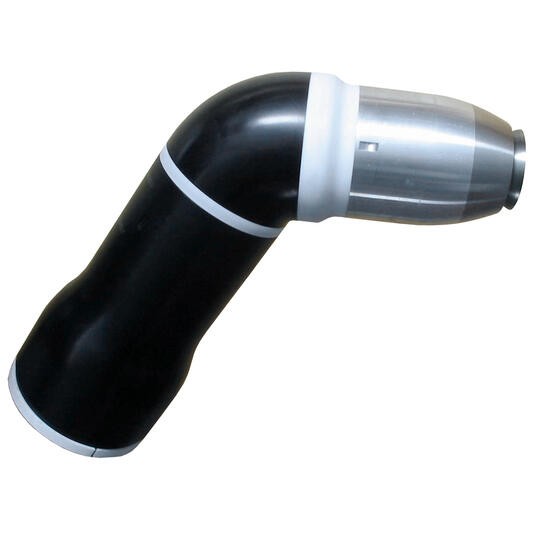

PPH707 SB là máy phun chuyên dụng cho sơn tĩnh điện với dung môi pha sơn. Nó được trang bị tuabin tốc độ cao (HVT) với chuông từ. Mức chất lượng hoàn thiện do PPH 707 SB đề xuất đảm bảo chất lượng cao. Mẫu rộng và hẹp đều có sẵn. PPH707 SB đảm bảo an toàn vận hành hoàn hảo với HVU tích hợp thông minh đảm bảo xả năng lượng nhanh chóng ngăn chặn bất kỳ tia lửa nào.
Phạm vi bao gồm nhiều lựa chọn về cốc chuông cho ứng dụng phù hợp:
EC35 NW: họa tiết thay đổi từ họa tiết rất hẹp đến họa tiết nhỏ Hình cắt bên trong, hình dạng hẹp Áo nền & Áo trong
EC50 NW: mẫu có thể thay đổi từ Bumper hoa văn hẹp đến khổ lớn, Sơn lót bên trong, Lớp sơn nền & Lớp phủ trong
EC50 PSW: Sơn lót siêu rộng cho hoa văn lớn Thân ngoài, tấm phẳng Lớp sơn lót
EC50 CSW: Lớp phủ trong Siêu rộng cho hoa văn lớn Thân ngoài, các tấm phẳng Lớp phủ trong
EX65 NW: mẫu có thể thay đổi từ mẫu hẹp đến mẫu lớn & nguyên tử hóa tốt Bumper Base coat 1 & 2
EX80 BSW: Lớp phủ siêu rộng cho hoa văn rất lớn và phun sương tốt nhất Thân ngoài, tấm phẳng Lớp phủ 1 & 2
PPH 707 SB có thể được cài đặt trong ATEX vùng 1
Technical data table
| Designation | Value | Unit: metric (US) |
|---|---|---|
| Cân nặng | 7 (15) | kg (lbs) |
| Thang đo độ nhớt (tối thiểu-tối đa) | 20 - 40 | seconds FORD Cup#4 |
| Tiêu chuẩn nguyên liệu cung cấp áp suất | 6 - 8 (87 - 116) | bar (psi) |
| Áp suất vật liệu tối đa | 10 (145) | bar (psi) |
| Lưu lượng sơn tối thiểu | 30 (0.008) | cc/min (gal/min) |
| Dòng sơn tiêu chuẩn | 500 (.132) | cc/min (gal/min) |
| Dòng sơn tối đa | 1000 (.264) | cc/min (gal/min) |
| Điện trở suất sơn (tối thiểu-tối đa) | >3 coil / >10 no coil | MOhm.cm |
| Tốc độ quay | 15 - 85000 | rpm |
| Điện áp tối đa | 100 | kV |
| Dòng điện tối đa | 200 | µA |
| Chứng nhận ATEX | II 2 G 350 mJ < Ex < 2J | |
| Đơn vị điện áp cao | UHT157 / UHT157i | |
| Mô-đun điều khiển điện áp cao | GNM200/GNM300: II (2) G [350 mJ < Ex < 2J] |
Equipment
| Designation | Part number | ||||
|---|---|---|---|---|---|
| PPH 707 SB without coil | 910017984 | ||||
| PPH 707 SB | 910004013 |
Accessories
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Tool Kit Case | 910029366 |
Kits
| Designation | Part number | ||||
|---|---|---|---|---|---|
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Profinet + remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-PN | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Ethernet/IP + remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-IP | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network CC-Link + remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-CC | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Profibus+ remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-PB | ||||
| Electric kit : GNM300 + low voltage cable 17m&8m+ BSC 300 + microphone cable 20m + network Ethercat + remote screens | KIT ELEC-707EVO-300_RS-BW-170-XXX-080-300_RS-STD-H200-EC |
Spare part
| Designation | Part number | |||
|---|---|---|---|---|
| BELL CUP EC35 Aluminum | Straight serration | 910000636 | ||
| BELL CUP EC35 Titanium | Straight serration | 910011188 | ||
| BELL CUP EC50 Aluminum | Straight serration | 910003159 | ||
| BELL CUP EC50 Titanium | Straight serration | 910008756 | ||
| BELL CUP EX65 Aluminum | Straight serration | 910004615 | ||
| BELL CUP EX65 Aluminum | No serration | 910008549 | ||
| BELL CUP EX80 Titanium | Straight serration | 910012705 | ||
| MICROVALVE D6 | White cover - Orange indicator | 1507375 | ||
| NANOVALVE | White cover - Orange indicator | 1510004 | ||
| O-RING KIT (HIGH SPEED TURBINE) | 14 seals | 910003415 | ||
| O-RING KIT (QUICK DISCONNECT PLATE) | 26 seals | 910003416 | ||
| BELL CUP EX65 Titanium | 910009383 | |||
| BELL CUP EC65 Titanium 3holes | 910031049 | |||
| BELL CUP EC50 Titanium Serrated 3holes | 910031048 | |||
| BELL CUP EC50 Titanium No Serration 3holes | 910030109 | |||
| BELL CUP EC43 Titanium | 910028230 | |||
| BELL CUP EX65 Titanium non serrated | 910009385 |
Công nghệ
ElectrostaticPhun sơn tĩnh điện mang lại những lợi thế đáng kể nhờ hiệu ứng quấn quanh.
Hình dạng EX
Tua bin tốc độ caoTHV - Tua bin tốc độ cao dùng cho máy phun chuông quay.
Hi-TEHi-TE kết hợp chất lượng ứng dụng cao nhất với hiệu quả truyền tải vượt trội.
Ngắt kết nối nhanhĐược thiết kế để bảo trì dễ dàng.
Sạc bên trongCải thiện hiệu suất truyền của máy phun sơn là mục đích của hiệu ứng tĩnh điện từ những năm 1950.
Cúp từ tínhCốc từ tính được sử dụng cho các máy phun nguyên tử quay.
Chuông xoay
